スクリューパイル丸フランジコネクタの寸法を正確に測定するにはどうすればよいですか?

スクリューパイル丸フランジコネクタの寸法を正確に測定することは、ソーラーマウント、建設プロジェクト、インフラ設備などのさまざまな用途で適切なフィット感、機能性、安全性を確保するために非常に重要です。スクリューパイル丸フランジコネクタのサプライヤーとして、私は正確な測定の重要性と、それがコネクタの全体的なパフォーマンスに与える影響を理解しています。このブログ投稿では、スクリューパイル丸フランジコネクタの寸法を正確に測定するのに役立ついくつかの重要な手順とテクニックを共有します。

スクリューパイル丸フランジコネクタのコンポーネントを理解する

測定を開始する前に、スクリューパイル丸型フランジコネクタのさまざまなコンポーネントを明確に理解することが重要です。一般的なスクリューパイル丸型フランジコネクタは、ボルトまたはネジ用の穴のある円形フランジプレート、スクリューパイルに嵌合する中央のハブまたはボス、および場合によっては補強リブやガセットなどの追加機能で構成されます。

測定する必要がある主な寸法は次のとおりです。

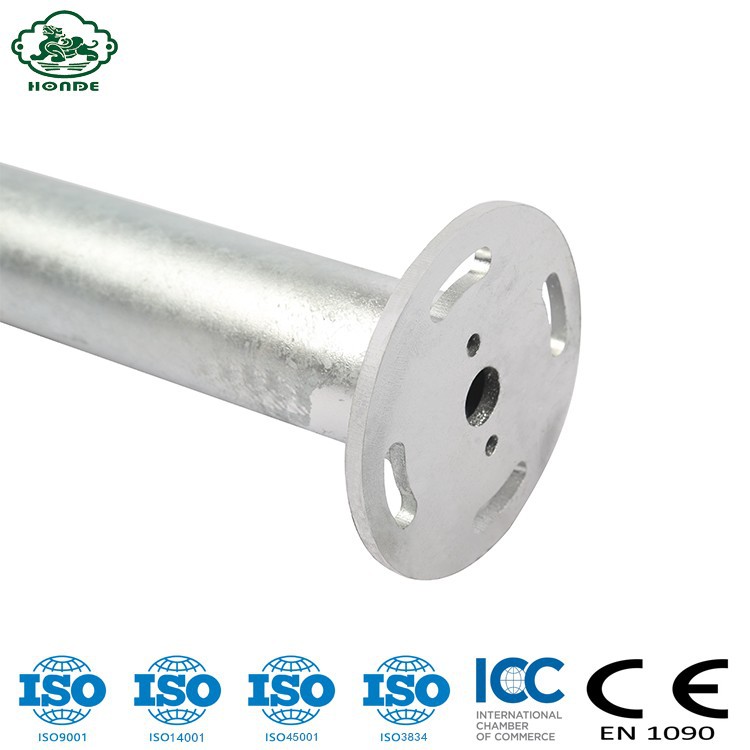

hot ground screw Flange Connector For Ground Screw

フランジプレートの外径（OD）：円形フランジプレートの最も広い部分の寸法です。
中央ハブの内径 (ID): 中央ハブがスクリューパイルに嵌合する部分の内側の寸法。
フランジプレートの厚さ: フランジプレートの一方の側からもう一方の側までの寸法。
ボルト穴の直径と間隔: フランジプレートにあるボルトまたはネジ用の穴の直径と、隣接する穴の中心間の距離。
ハブ高さ: フランジプレートの底面からの中央ハブの高さ。

測定に必要な工具

スクリューパイル丸フランジコネクタの寸法を正確に測定するには、次のツールが必要です。

ノギス：フランジプレートやハブの外径、内径、厚みなどを測定する精密測定具です。
マイクロメータ: ボルト穴径などの小さな寸法をより正確に測定します。
デプスゲージ：ハブ高さを正確に測定します。
定規または巻尺: より大きな寸法を確認し、コネクタ全体のサイズを確認します。
分度器 (オプション)：フランジプレートの角度測定や平面度確認が必要な場合。

段階的な測定プロセス

1. コネクタの準備

測定を行う前に、スクリューパイル丸型フランジコネクタが清潔で、測定の精度に影響を与える可能性のある汚れ、破片、錆がないことを確認してください。コネクタを平らで安定した面に置き、水平で安全であることを確認します。

2. フランジプレートの外径 (OD) を測定します。

ノギスを使用してフランジプレートの外径を測定します。キャリパーのジョーをフランジプレートの外側にぴったりフィットする幅に開き、プレートの外縁に接触するまでジョーをゆっくりと閉じます。キャリパースケールの測定値を読み取ります。製造公差により若干のばらつきが生じる可能性があるため、精度を確保するために、フランジプレートの周囲のさまざまな点で複数の測定を行ってください。

3. 中央ハブの内径 (ID) を測定します。

ノギスのジョーをコネクタの中央ハブに挿入し、ハブの内面に接触するまでゆっくりとジョーを開きます。キャリパースケールの測定値を読み取ります。繰り返しますが、変動を考慮して、ハブの周囲のさまざまな点で複数の測定を行います。

4. フランジプレートの厚さを測定する

ノギスを使用してフランジプレートの厚さを測定します。キャリパーのジョーをフランジプレートの反対側に置き、プレートに接触するまでジョーを静かに閉じます。キャリパースケールの測定値を読み取ります。一貫性を確保するために、フランジプレートの周囲のいくつかの点で測定を行います。

5. ボルト穴の直径と間隔を測定します。

ボルト穴径はマイクロメーターを使用して正確に測定してください。マイクロメータのアンビルとスピンドルをボルト穴に挿入し、穴の内面に接触するまでシンブルを回転させます。マイクロメータースケールの測定値を読み取ります。

ボルト穴の間隔を測定するには、定規または巻尺を使用して、隣接するボルト穴の中心間の距離を測定します。正確な結果を得るには、必ず各穴の正確な中心から測定してください。

6. ハブの高さを測定する

デプスゲージを使用して、フランジプレートの基部から中央ハブの高さを測定します。デプスゲージのベースをフランジプレート上に置き、測定ロッドをハブの底部に接触するまでハブ内に差し込みます。深さゲージのスケールの測定値を読み取ります。

測定値の確認

必要な測定をすべて行ったら、その精度を検証することが重要です。測定値を、メーカーが提供する仕様またはプロジェクトの設計要件と比較します。大きな差異がある場合は、測定値を再確認し、別のツールまたは手法を使用して再測定することを検討してください。

正確な測定の重要性

スクリューパイル丸フランジコネクタの正確な測定は、次のような理由から不可欠です。

適切なフィット感: コネクタがネジ山やその他のコンポーネントに正しく取り付けられていることを確認することは、構造の安定性と完全性にとって非常に重要です。
機能性: 正確な測定により、ボルトまたはネジが適切に挿入され、正しいトルクで締め付けられることを確認し、確実な接続を実現します。
安全性: 測定が正しくないと、接続が弱くなったり不安定になったりする可能性があり、長期的には安全上のリスクが生じる可能性があります。
コンプライアンス: 多くの業界では、コネクタの寸法と品質に関して特定の規格と規制があります。正確な測定は、これらの要件への準拠を保証するのに役立ちます。
